Anwendung des Metalldrucks für die Verbesserung des Wärmemanagements von Leistungselektronik
Aufgabenstellung
| Arbeitspaket | 2: Funktionsintegration und Weiterentwicklung der Fertigungstechnologie |
| Konsortialpartner | FAU, Siemens AG, Toolcraft |
Hintergrund und Herausforderung
Durch den derzeitigen Trend der Miniaturisierung entstehen neue Anforderungen an das thermische Management in der ➭Leistungselektronik. Ebenso etabliert sich derzeit die additive Fertigung im Bereich der Leistungselektronik. Daher wird im Rahmen dieses Forschungsvorhabens der Ansatz einer ➭Funktionsintegration an diesem Einsatzfeld verfolgt.
In der Leistungselektronik werden zunehmend ➭Halbleiter mit breitem Bandabstand|Wide Bandgap (WBG) Halbleiter]] wie z.B. ➭SiC oder ➭GaN verwendet. Diese Halbleiter weisen im Vergleich zu ➭Silizium geringere thermische Verluste auf, sodass die elektronischen Komponenten kompakter gebaut werden können. Durch diese kompaktere Bauweise steigt jedoch die ➭Wärmestromdichte der Bauteile in den nächsten drei Jahren um das 2,5-Fache.[1]
Bild 1: Entwicklung der Verlustleistungsdichte
Der Trend der Miniaturisierung führt dazu, dass langfristig Wärmestromdichten von bis zu 1 kW/cm² erreicht werden. Um diese punktuellen ➭Wärmeströme abzuführen, eignen sich insbesondere zweiphasige Kühlsysteme.[2] Daher sind in diesem Leistungsbereich nahezu ausschließlich ➭zweiphasige ➭Kühlsysteme zu finden. Prominente Vertreter der zweiphasigen Kühlsysteme sind ➭Wärmerohre (engl. Heatpipes). Diese werden vor allem zur Elektronikkühlung wie zum Beispiel in Computern, Smartphones, Umrichtern und Steuerungen genutzt.
Durch additive Fertigung kann zum einen der Fertigungsprozess solcher Heatpipes optimiert werden, zum anderen kann eine Erweiterung der Bauteilfunktion erfolgen. Durch additive Fertigung könnten notwendige Prozessschritte der Fertigung, wie z.B. das Einbringen von ➭Kapillarstrukturen, direkt implementiert werden. Dies hätte zur Folge, dass verfahrenstechnische Prozessschritte eingespart werden könnten. Ein weiterer Vorteil der additiven Fertigung ist die weitgehende Designfreiheit, die völlig neue Strukturen ermöglicht.
Diesen Vorteilen steht eine mögliche Reduzierung der Wärmeleitung auf Grund der Bauteilstruktur durch die additive Fertigung gegenüber. Es ist daher notwendig in einem wissenschaftlich fundierten ➭Benchmark die unterschiedlichen Merkmale von konventionell und additiv gefertigten Bauteilen zu erforschen. Darüber hinaus soll untersucht werden, welche AM-Verfahren für den jeweiligen Anwendungsfall geeignet sind.
Exemplarisch am Beispiel einer Heatpipe soll gezeigt werden, welche Vorteile eine Funktionsintegration durch additive Fertigungsverfahren bewirken kann. Eine Heatpipe ist ein Zweiphasenkühlsystem, welches sowohl aktiv als auch passiv ausgelegt werden kann.
![Bild 2: Aufbau und Funktion einer Heatpipe[3]](/images/thumb/1/1b/Aufbau_und_Funktion_einer_Heatpipe.png/417px-Aufbau_und_Funktion_einer_Heatpipe.png)
Bild 2: Aufbau und Funktion einer Heatpipe[3]
![Bild 2: Aufbau und Funktion einer Heatpipe[3]](/index.php/Datei:Aufbau_und_Funktion_einer_Heatpipe.png)
Eine Heatpipe ist ein doppelwandiges Gefäß, in dessen Innern sich ein Material befindet, welches im Betriebstemperaturbereich eine ➭Phasenumwandlung durchführt. Durch die ➭latente Wärme beim Phasenwechsel ist es möglich, auf kleinstem Raum große Mengen ➭Wärmeenergie abzutransportieren. Dabei verdampft die Flüssigkeit an der zu entwärmenden Fläche, der entstehende Dampf wird durch das Rohr transportiert und kondensiert im Anschluss an der kühlen Seite. Die kondensierte Flüssigkeit wird nun am äußeren Rand im Rohr, z.B. durch eine Kapillarstruktur, zurück zur thermisch hoch belasteten Seite geleitet. Bild 2 verdeutlicht das Funktionsprinzip einer solchen Heatpipe. Der Dampf wird in der Mitte transportiert, während die Flüssigkeit am äußeren Rand zurückgeführt wird. Um diesen Kreislauf zu gewährleisten, gibt es unterschiedliche Ausführungen. Wenn die Heatpipe vertikal verbaut wird, kann der Kreislauf durch die Schwerkraft betrieben werden. In der Regel werden kleine Heatpipes mit einer Kapillarstruktur versehen, durch die der Rücktransport der Flüssigkeit stattfindet. Durch diese Bauweise ist die Funktion der Heatpipe nahezu unabhängig von ihrer Einbaulage.[4]
Eine weitere Heatpipe-Ausführung stellt die oszillierende Heatpipe dar. Eine oszillierende Heatpipe wird teilweise mit einem Arbeitsfluid befüllt, so dass sich beim Verdampfen Blasen ausbilden können. Durch die unterschiedlichen Drücke an Verdampfer- und Kondensatorseite entsteht eine ➭Zweiphasenströmung. Wenn der Druck steigt, vergrößert sich das Volumen der Blase und die flüssige Phase wird in Bewegung versetzt. Es folgt eine Strömung, die sowohl Dampfphasen als auch Flüssigkeitsphasen beinhaltet. Durch den Phasenwechsel wird die latente Wärme genutzt, während gleichzeitig die Vorteile einer Einphasenströmung beibehalten werden. Die oszillierende Heatpipe vereint somit die Vorteile einer gewöhnlichen Heatpipe mit der einer Flüssigkeitskühlung.[5]
Das thermofluiddynamische Verhalten dieser oszillierenden Heatpipes wird aktuell intensiv erforscht.[6][7][8] Durch additive Fertigungsmethoden besteht das Potential, solche hocheffektiven Kühlsysteme direkt in die zu kühlenden Bauteile zu integrieren.[9] Auf diese Weise ist ein innovatives thermisches Management der kompakten Leistungselektronik möglich.
Im Bereich der ➭numerischen Simulation stellt die Modellierung von oszillierenden Heatpipes mit Phasenwechsel eine große Herausforderung dar. Sie ist Gegenstand gegenwärtiger Forschungsaktivitäten. Erste Ergebnisse zeigen, dass es möglich ist derartige Strömungen mit einem Phasenwechsel zu berechnen.[10] Aufbauend auf diesen Forschungsarbeiten gilt es diese Entwicklung im Bereich der pulsierenden Heatpipes erfolgreich und zuverlässig anzuwenden. Damit werden die Simulationen ein integrativer Bestandteil des intelligenten Produktions- und Entwicklungsprozesses.
Anwendungsfälle von Pulsierenden Heat Pipes
Basierend auf den Untersuchungen der Arbeitsgrenzen von Pulsierenden Heat Pipes (PHP), wurden zwei Anwendungsfälle umgesetzt:
- Anwendung von PHPs zur Wärmespreizung von kleinen Hot Spots
- Erhöhung des Wärmetransports von additiv gefertigten Kühlkörpern durch integrierte PHPs
Zu beiden Fällen hat die Siemens AG jeweils eine experimentelle Studie durchgeführt.
Hot Spot Kühlung
In Bild 3 sind die verschiedenen PHP-Designs dargestellt. Das Mäander-Design (Bild 3c) stellt den Stand der Technik dar und dient als Referenz. Beim Blumen-Design (Bild 3a) befindet sich mehr Fluid direkt an der Heizquelle, dadurch erhöht sich der latente Wärmetransport. Beim Stern-Design (Bild 3b) hingegen werden hohe Strömungsgeschwindigkeiten erreicht und dadurch der konvektive Wärmetransport erhöht. Die Ergebnisse der Messreihe zeigen, dass das Blumen-Design den geringsten thermischen Widerstand erreicht. Hier ist eine Verbesserung um 12% in horizontaler Einbaulage und um 7% in vertikaler Einbaulage möglich. Die wissenschaftlichen Ergebnisse sollen im „International Journal of Heat and Mass Transfer“ veröffentlicht werden, das Manuskript wird derzeit erarbeitet.

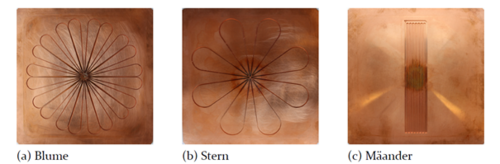

Bild 3: Übersicht der verschiedenen PHP-Designs zur Hot Spot Kühlung
Die experimentellen Arbeiten der Siemens AG wurden durch die numerische Simulation der FAU ergänzt. Wie im vorangegangenen Bericht erwähnt, wurde in ➭OpenFOAM ein Mehrphasen-Solver entwickelt, der in der Lage ist, auch den Phasenwechsel zu erfassen. Der Solver wurde durch die experimentellen Arbeiten der Siemens AG validiert. Im nächsten Schritt wurde der Solver verwendet, um die vertikale Blumen-PHP von Siemens zu simulieren. In Bild 4 sind die Randbedingungen der Simulation des Blumendesigns dargestellt. Die Temperatur-Randbedingungen wurden auf der Grundlage der experimentellen Daten der Siemens AG festgelegt.
Bild 4: Randbedingungen der Simulation
Bei dieser Aufgabenstellung ist die Qualität des Gitters von entscheidender Bedeutung, da die physikalischen Prozesse innerhalb der pulsierenden Heatpipe wesentlich komplizierter sind als die von einphasigen turbulenten Strömungen. Hier ist der primäre Antriebsmechanismus der Strömung der Druckgradient, daher müssen die Druckwellen genau simuliert werden. Bild 5 zeigt die Druck- und Geschwindigkeitsverläufe für einen Punkt in der Mitte der Verdampfungskammer. Dabei stellt sich die Herausforderung, dass die Druckwellen und die Strömungsgeschwindigkeit des Fluids unterschiedliche Zeitskalen haben. Eine starke Druckwelle breitet sich zwischen der Verdampfungskammer und den Kanälen aus. Mit einer Hochgeschwindigkeitskamera wurden im Experiment ähnliche Druckwellen beobachtet. Aus numerischer Sicht beschränken solche Druckwellen den Zeitschritt der Simulation weit über die Anforderungen der ➭Courant-Friedrichs-Lewy-Bedingung hinaus und führen zu rechenintensiven Simulationen.
Bild 5: Druck und Geschwindigkeitsverläufe für einen Punkt in der Mitte der Verdampfungskammer
Für solche Simulationen ist die ➭Finite-Volumen-Methode (FVM) geeignet, um die ➭Erhaltungsgleichungen für Masse, Impuls und Energie zu lösen. Die Lösung der Poisson-Druckgleichung mit FVM ist jedoch nicht die optimale Methode zur Erfassung der in Bild 5 gezeigten Druckwellen. Um eine genaue Lösung für die Druckwellen zu erhalten, wurde daher ein hochwertiges strukturiertes hexaedrisches Gitter, wie in Bild 6 gezeigt, verwendet.
Bild 6: Hochwertiges strukturiertes hexaedrisches Gitter
Bild 7 zeigt den Dampfanteil und die ➭Stromlinien der Fluidströmung. Ähnlich wie bei den experimentellen Beobachtungen treten die Pulsationen hauptsächlich in der oberen Hälfte des Blumendesigns auf. Wie die Stromlinien zeigen, bildet sich in der Mitte der PHP ein gegenläufiger ➭Wirbel aus.

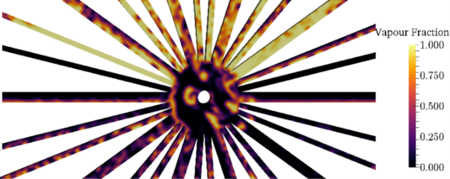

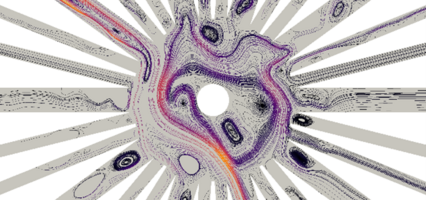

Bild 7: Der Dampfanteil und die Strömungslinien für einen beliebigen Zeitschritt für das modifizierte Design
In Bild 7 zeigen die Stromlinien, dass die neue Konfiguration einen freien Durchgang zwischen dem oberen und dem unteren Kanal ermöglicht, indem das Wirbelpaar in der Mitte entfernt wird. Somit kann sich die Dampfphase durch die Verdampfungskammer in Richtung der unteren Kanäle bewegen. Dies wird deutlich in Bild 8, in dem die viskose Dissipation für beide Ausführungen dargestellt ist. Die viskose Dissipation quantifiziert die Rate der lokalen Verluste der mechanischen Energie der Strömung. Während die hohe Dissipation in der Mitte des ursprünglichen Designs die freie Zirkulation der Strömung behindert, weist das modifizierte Design eine geringere Dissipation auf, insbesondere um den Verdampfer herum. Infolgedessen ermöglicht das modifizierte Design auch eine pulsierende Strömung in den unteren und oberen Kanälen, was insgesamt zu einer Verbesserung der konvektiven Wärmeübertragung in der PHP führt.

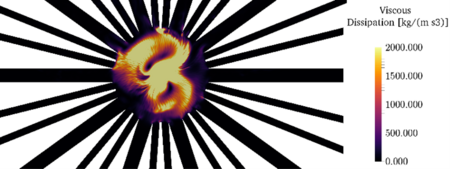

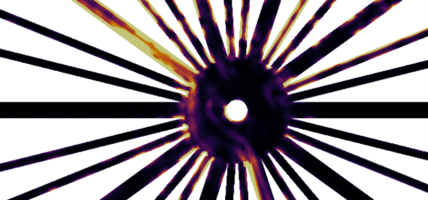

Bild 8: Vergleich der viskosen Dissipation zwischen der Blume und der modifizierten Konfiguration
Additiver Kühlkörper mit PHP
Um den Wärmetransport eines Luftkühlkörpers zu erhöhen, wurde eine PHP in einen additiv gefertigten Kühlkörper integriert. Zunächst wurden mögliche Pulvermaterialien und die dazugehörigen Anlageperipherien gemäß der Eigenschaften für einen Kühlkörper identifiziert und gegenübergestellt. Für eine initiale AM-Fertigung wurde sich für den Werkstoff Scalmalloy® entschieden. Der Werkstoff Scalmalloy ist eine in der Luft- und Raumfahrt entwickelte Aluminiumlegierung mit dem chemischen Kurznamen AIMg4,5Sc0,7Zr0,3. Mittels der Legierungselemente ➭Magnesium, ➭Scandium und ➭Zirkonium werden deutlich verbesserte Festigkeitseigenschaften im Vergleich zu konventionellen Legierungen erreicht.
Die Legierung weist sowohl eine gute Schweißbarkeit wie auch Korrosionsbeständigkeit auf. Aufgrund der geringen Dichte und den relativ hohen Festigkeitswerte in Zusammenhang mit einer guten Zähigkeit sind Bauteile aus Scalmalloy besonders für Anwendungen im Motorsport, dem Automobilbau und für Anwendungen in der Luft- und Raumfahrt geeignet. Scalmalloy besitzt eine Wärmeleitfähigkeit nach der entsprechenden Wärmebehandlung von 83,2 W/Km. Der Kühlkörper wurde wie in Bild 9 dargestellt für den ersten AM-Druck segmentiert. Das Segment enthält insgesamt drei Kühlstränge.

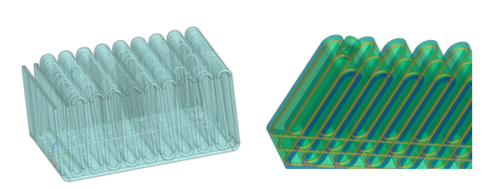

Bild 9: Design Kühlkörper; rechts: Kühlkörper, links: Ausschnitt für ersten AM-Druck
In der Designphase wurden mehrere Varianten für Geometrien von Kühlkanälen vorgeschlagen und diskutiert. Bild 10 zeigt zylindrisch und eine zylindrisch-kegelförmige Geometrie. Zweiteres hat zur Folge, dass die Prozessstabilität hinsichtlich Fertigung und Enpulverung des Bauteils erhöht wird und ggf. Agglomerationen von nicht vollständig aufgeschmolzenem Pulver reduziert werden können. Für die erste Fertigung wurde diese Optimierung noch nicht berücksichtigt.

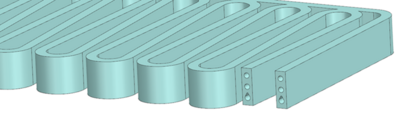

Bild 10: Designvorschlag für Geometrien von Kühlkanälen
Nach der Designphase und der konstruktiven Datenaufbereitung folgt das Preprocessing. Hier werden die Bauteilorientierung, Stützkonturen, Material, Parameter und Zuweisung der AM-Anlage definiert. Anschließend folgt die AM-Prozesssimulation. Die Daten werden über den Build Prozessor auf die Anlage transferiert und die Fertigung startet. Nach dem AM-Druck erfolgt das Entpacken und Entpulvern des Bauteils. In diesem Prozessschritt wird das Bauteil von überschüssigem Restpulver befreit, darauf wärmebehandelt und von der Substratplatte getrennt. Die Stützkonturen am In- und Outlet werden entfernt und die AM-Fläche manuell überschliffen. Bild 11 stellt den Kühlkörper projiziert auf der Substratplatte dar.

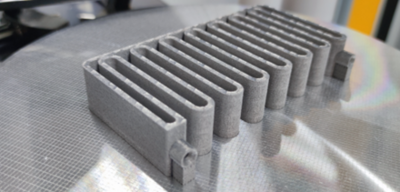

Bild 11: Kühlkörper mit integrierten PHP-Kanälen auf der Substratplatte
Die Ergebnisse der Messreihe (Bild 12) zeigen die Temperaturdifferenz über die Länge der Kühlrippe. Wenn sich kein Fluid in den PHP-Kanälen befindet, stellt sich entlang der Rippe ein Temperaturunterschied von 34 K ein. Wenn die Kanäle mit 2 g Ethanol befüllt sind, stellt sich aufgrund der Heizquelle eine selbstoszillierende Zweiphasenströmung ein. Dadurch reduziert sich der Temperaturunterschied auf 10 K, das entspricht einer Verbesserung des thermischen Widerstands von 70%. Wird eine unvorteilhafte Einbaulage gewählt, d.h. die Wärmequelle befindet sich oben, kann der thermischen Widerstand um 55% reduziert werden. Die Ergebnisse sollen auf der internationalen Messe für Leistungselektronik PCIM vorgestellt werden.
Bild 12: Durch den Einsatz von einer integrierten PHP kann der thermische Widerstand um bis zu 70% reduziert werden
Experimenteller Aufbau
Ziel des Versuchsaufbaus ist es, optimierte PHP-Designs zur Wärmespreizung von mittigen Heizquellen experimentell zu untersuchen. Im Folgenden wird der Unterschied zwischen den Versuchsaufbauten beschrieben. Der nachfolgend beschriebene Versuchsaufbau wurde aus der Dissertation von Florian Schwarz entnommen, welche im Zuge des Validad Projektes entstanden ist.[11] Die Anlage ist so aufgebaut, dass der Wärmeeintrag, der Füllgrad, die Einbaulage und die PHP-Designs variiert werden können. Die Kühlung der PHP erfolgt dabei wie im Bereich der Leistungselektronik über eine forcierte Luftkühlung. Anhand der Temperaturmessung können die verschiedenen PHP-Designs verglichen werden, während ebenso die Zweiphasenströmung analysiert wird.
Ein schematischer Überblick des Aufbaus ist in Bild 13 zu sehen. Im Unterschied zum ersten Versuchsaufbau wird die gesamte PHP durch einen forcierten Luftstrom gekühlt, während die Heizquelle mittig angeordnet ist. Dazu kommt der Axiallüfter 9GV von Sanyo Denki zum Einsatz. Um den Volumenstrom zu erfassen, werden zwei Durchflussmesser DB51.G.25.L.A.I von PKP verwendet.
Bild 13: Schematische Darstellung der experimentellen Anlage: (a) Axiallüfter 9GV von Sanyo Denki, (b) PHP, (c) Highspeed Kamera Fastcam SA3 von Photron, (d) Labornetzteil 62N80RU12.5P von GOSSEN, (e) Datenerfassung Labview von NI, (f) Computer, (g) Vakuumpumpe PT361 von LEYBOLD, (h) Ventil FITOK-316 von FITOK, (i) Aceton Vorratsbehälter, (j) Durchflussmesser DB51.G.25.L.A.I von PKP
Bild 14 zeigt ein Foto des realisierten Versuchsaufbaus. Um die lokale Austrocknung zu analysieren, wird mit der Kamera ein Bereich von 55,16 mm x 55,16 mm aufgenommen. Der Arbeitsabstand, also der benötigte Abstand zwischen Objektivfrontlinse und Objekt, beträgt mit dem gewählten Objektivsystem laut Herstellerangabe 34,1 cm. Die Bildauflösung beträgt 1024 x 1024 Pixel. Dadurch sind detaillierte Aufnahmen der Zweiphasenströmung im Bereich des Heizers möglich. Allgemein gilt, dass aufgrund der kleiner werdenden Verschlusszeiten, mit steigender Bildrate auch die Beleuchtungsstärke zunehmen muss. Wie im vorherigen Versuchsaufbau wird das LED Licht textitGsvitec multiLED verwendet. Die Beleuchtung befindet sich seitlich, sodass das Licht von oben einfällt, ohne dabei im Blickfeld der Kamera zu sein. Die Umgebungstemperatur wird mit einem Widerstandsthermometer PT100 von TC Messtechnik erfasst. Die Luftführung im Bereich des Kühlkörpers ist außen mit Isolierklebeband abgedeckt. Der Kühlkörper wird von unten angeströmt, anschließend wird der Luftstrom aufgeteilt. Die beiden Rohre, welche die Luft seitlich zum Durchflussmesser leiten, sind mit einer Isolationsmatte abgedeckt. Am Ende der Rohre wird jeweils die Temperatur des Luftstroms mit Hilfe von Widerstandsthermometern PT100 von TC Messtechnik gemessen. Die Temperatur des Luftstroms wird jeweils in der Mitte des Kanals erfasst. Durch Kunststoffschläuche wird die Luft zu den Durchflussmessern geführt. Die Schläuche werden durch Metallrohre stabilisiert, sodass die Umlenkung und damit der Druckverlust auf beiden Seiten gleich groß ist.
Bild 14: Foto des Prüfstandes mit Luftkühlung
Eine Schnittdarstellung des Prüfstands ist in Bild 15 zu sehen. An der PHP Platte befindet sich mittig ein Zapfen mit den Maßen 12 mm x 12 mm x 11,5 mm (Breite x Länge x Höhe). Der Zapfen und die PHP Platte bestehen aus einem Bauteil, d.h. die Wärme wird ohne einen Kontaktwiderstand vom Zapfen in die PHP Platte geleitet. Unterhalb des Zapfens befindet sich der Keramikheizer Ultramic600 von Waltow. Um den thermischen Kontaktwiderstand zwischen dem Heizer und der Kupferplatte zu minimieren, wird die Wärmeleitpaste HTC01K von Electrolube verwendet. Zur thermischen Isolation befindet sich unterhalb des Heizers eine Keramikplatte mit einer Dicke von 2 mm. Der Heizer wird durch die Systemdruckfeder E1538 Meusburger angepresst. Dabei wird die Feder durch eine M10 Schraube mit einem Drehmoment von 2 Nm belastet. Zwischen der PHP Platte und dem 10 mm dicken Glas befindet sich eine handelsübliche Laminierfolie. Diese verhindert, dass das Fluid über den Steg zum benachbarten Kanal strömt. Um die Kabel der Messtechnik zu fixieren, befinden sich vier Halterungen auf der Höhe der PHP Platte. Dadurch kann der Prüfstand in die vertikale Einbaulage geschwenkt werden, ohne dass die Thermoelemente und Widerstandsthermometer ihre Position verlieren.
Bild 15: Schnittdarstellung des Prüfstands
Die Temperaturwerte der Kupferplatte werden an sechs Stellen durch Widerstandsthermometer PT100 von TC Messtechnik erfasst. Bild 16 zeigt die Temperaturmessstellen an der Kupfer PHP. Seitlich in der 3 mm dicken PHP Platte befinden sich vier Sacklöcher mit einem Durchmesser von 0,6 mm und einer Tiefe von 10 mm. In diesen Sacklöchern befinden sich die Fühler der Widerstandsthermometer mit einem Durchmesser von 0,5 mm zur Erfassung der Temperaturen T1 bis T4. Im Kühlkörper befinden sich mehrere Nuten mit einer Tiefe von 2,5 mm und einer Breite von 1 mm. In diesen Nuten befinden sich die Widerstandsthermometer T5 und T6, sodass diese direkt die Temperatur des Kupferblocks erfassen können. Der Keramikheizer hat ein internes Thermoelement Typ K, mit dem die Temperatur des Heizer THeizer gemessen wird. Das rot markierte Quadrat in der Mitte stellt die Heizfläche dar. Die blaue Fläche zeigt, dass die gesamte PHP über einen forcierten Luftstrom gekühlt wird.
Bild 16: Übersicht der Temperaturmessstellen
